磁粉探傷提升力試塊用于驗證便攜式磁粉探傷儀提升力大小,測試提升力的根本目的就在于檢驗磁軛導入工件有效磁通的多少，以此來衡量磁軛性能的優劣。提升力是指便攜式磁粉探傷機的磁軛在磁極間距時對鐵磁性材料的吸引力。磁軛提升力的大小取決于磁軛的鐵心截面積、鐵心材料的磁性能以及激磁規范的大小。磁軛的提升力反映了當磁軛磁感應強度的峰值B達到一定大小時所對應的磁軛的吸引力。

當使用磁軛間距時，交流電磁軛至少應有45N的提升力；直流電磁軛至少應有177N的提升力；交叉磁軛至少應有118N的提升力(磁極與工件表面間隙為0.5mm)。

磁粉探傷提升力試塊執行標準：符合ASME   JB/T6066-2005

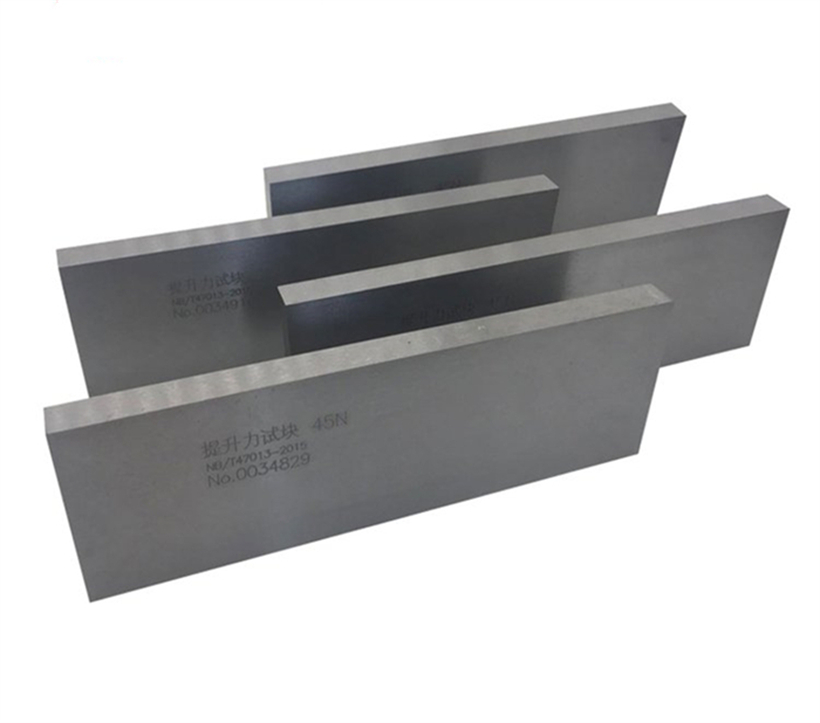

提升力試塊（45N/118N/177N）

NB/T 47013.4-2015承壓設備無損檢測 第4部分磁粉檢測

一、磁粉提升力試塊介紹和要求：

1、磁粉提升力是指便攜式磁粉探傷機的磁軛在大磁極間距時，對鐵磁性材料的吸 引力；

2、磁軛提升力的大小取決于磁軛的鐵心截面積、鐵心材料的磁性能以及激磁規范的大小；

3、磁軛的提升力反映了當磁軛磁感應強度的峰值B達到一定大小時所對應的磁軛的吸引力；

4、當使用磁軛大間距時，交流電磁軛探傷儀應有45N的提升力；直流電磁軛探傷儀應有177N的提升力；交叉磁軛探傷儀應有118N的提升力（磁極與工件表面間隙為0.5mm）。

二、磁粉提升力執行標準和材質：

執行標準：ASME JB/T6066-2005

試塊材質：45號鋼

毛坯種類：鍛打件

熱處理狀態：正火處理
